フィルムゲージ・フィルムチャート

検査用フィルムゲージ・フィルムチャート

【掲載画像の仕様は下記となります】

■材質:PET(ポリエチレンテレフタレート)

■フィルム厚:0.175mm

■加工サイズ:90mm×55mm(画像)  MAXでは約600×700まで可能(要相談)

■カット精度:約±1mm

■膜面:表裏どちらか指定可能

■描画精度:0.005mm~±0.01mm

■寸法保証:フィルム材は温湿度に影響を受け伸縮するため出荷時の寸法保証となります。

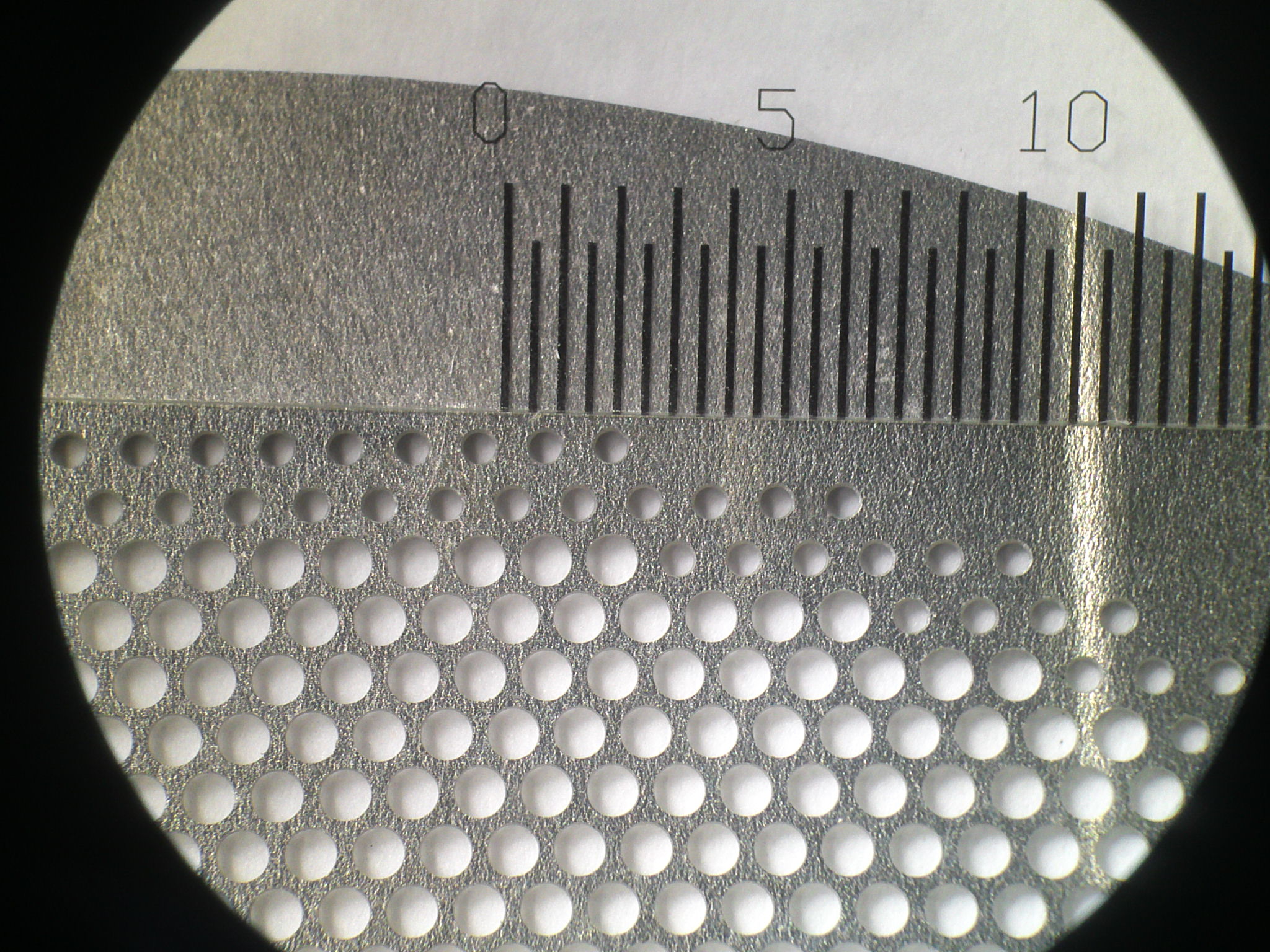

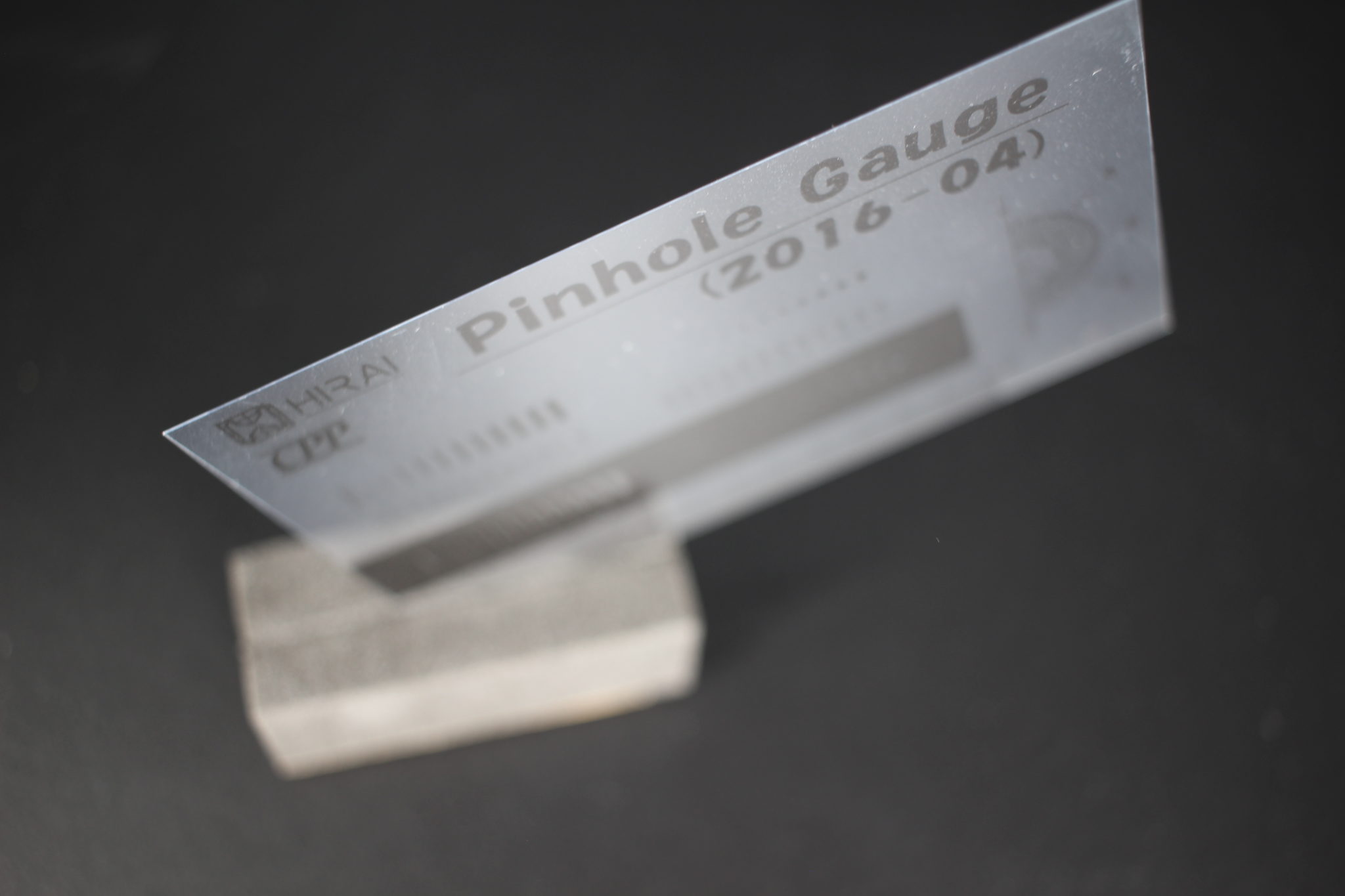

画像は検査用のフィルムゲージ、フィルムチャートとなります。

仕上がり形状の寸法確認としての用途や、微細なキズやカケ、ピンポール、バリなどの不具合が発生した際に、不良の大きさを即座に測定する為にご使用頂いております。

完全オーダーメイドにて作成が可能ですので、気兼ねなくご相談下さい。
