散水板 エッチング加工

散水板 メッシュ フィルター エッチング加工

【散水板について】

平井精密工業では、液体を噴射させる際に使用する散水板をエッチング加工にてお手伝いをさせて頂く事が有ります。散水板は家庭用、園芸用、農業用など様々な場面で使用されております。散水板に使用する材料としては、金属、樹脂を選定される事が有り、その中でも穴の大きさ、穴の位置を変えた仕様など多数の種類が有ります。樹脂では加工が厳しいとされているφ0.4㎜以下の穴径に関しては、金属のエッチング加工を選定頂いて対応をさせて頂いております。
小さな径というキーワードから、幅広い業界に注目されておりますファインバブルの分野でもお手伝いをさせて頂いている実績も有ります。

【平井精密工業のエッチング加工について】

エッチング加工は、オリジナルの多孔形状を同時に加工出来る事がメリットとして挙げられます。
また金網との比較でエッチング加工を選定頂く事も有ります。
その他、ハーフエッチング(段差、掘り込み)加工を利用する事により、会社名や製品名等、製品の表面にレタリング(刻印)を設ける事も対応が出来ます。
QRコードを形状に盛り込む事も対応が出来ます。
また表裏の穴径サイズ、穴位置を容易に変える事で断面の仕上がりを意図的に変える事が出来ます。

【掲載サンプル画像(4種入れ込みメッシュ)について】

特殊穴加工について(SUS304-2B、 t0.5材)

①スリバチ加工・・・表裏で穴径に差を設けて加工しております。オモテφ1.5㎜、 ウラφ0.5㎜。

②スリバチ加工(板厚以下穴径)・・・表裏で穴径に差を設けております。ウラ面は板厚以下の仕様となっております。オモテ面φ1.5㎜、ウラ面φ0.3㎜。

③ハーフ加工・・・オモテ面にハーフエッチング加工を行っております。穴径φ0.5㎜

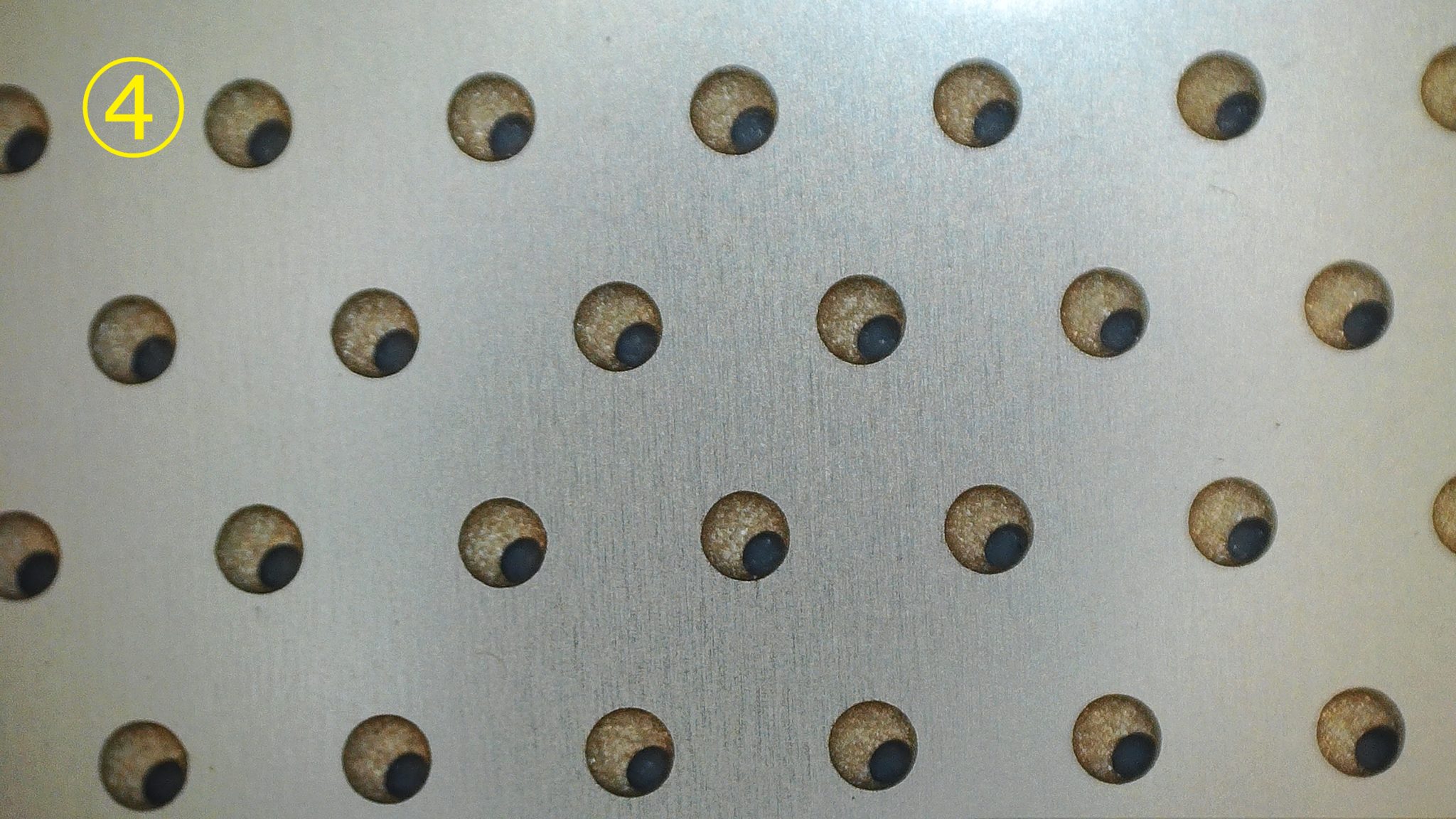

④穴位置ずれ加工・・・表裏で穴径の位置をズラしております。オモテ面、ウラ面φ1.0㎜、ズレ部φ0.5㎜。

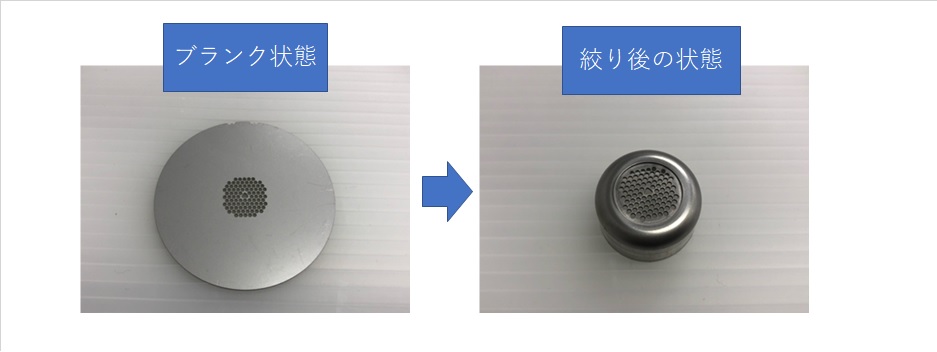

掲載サンプル画像(絞り加工)について】

平井精密工業ではエッチング加工後に、協力会社とのコラボレーションにて、おわん型等の立体形状(絞り加工)を実現する事も可能です。



【材質について】

SUS304など
上記以外の材質については試作、テストトライにて確認が必要となります。

【板厚について】

t=0.1㎜~

【穴数、公差について】

特殊穴加工のため、ご依頼時は 穴サイズ、寸法公差、ピッチ等の 製品の仕様について打ち合わせをさせて下さい。

【使用用途】

シャワー板(家庭用、産業用)、整流板、工業用の洗浄工程等のフィルター
