ステンレス(SUS)シム t0.005㎜、t0.01㎜ エッチング加工

エッチング加工 ステンレスシム

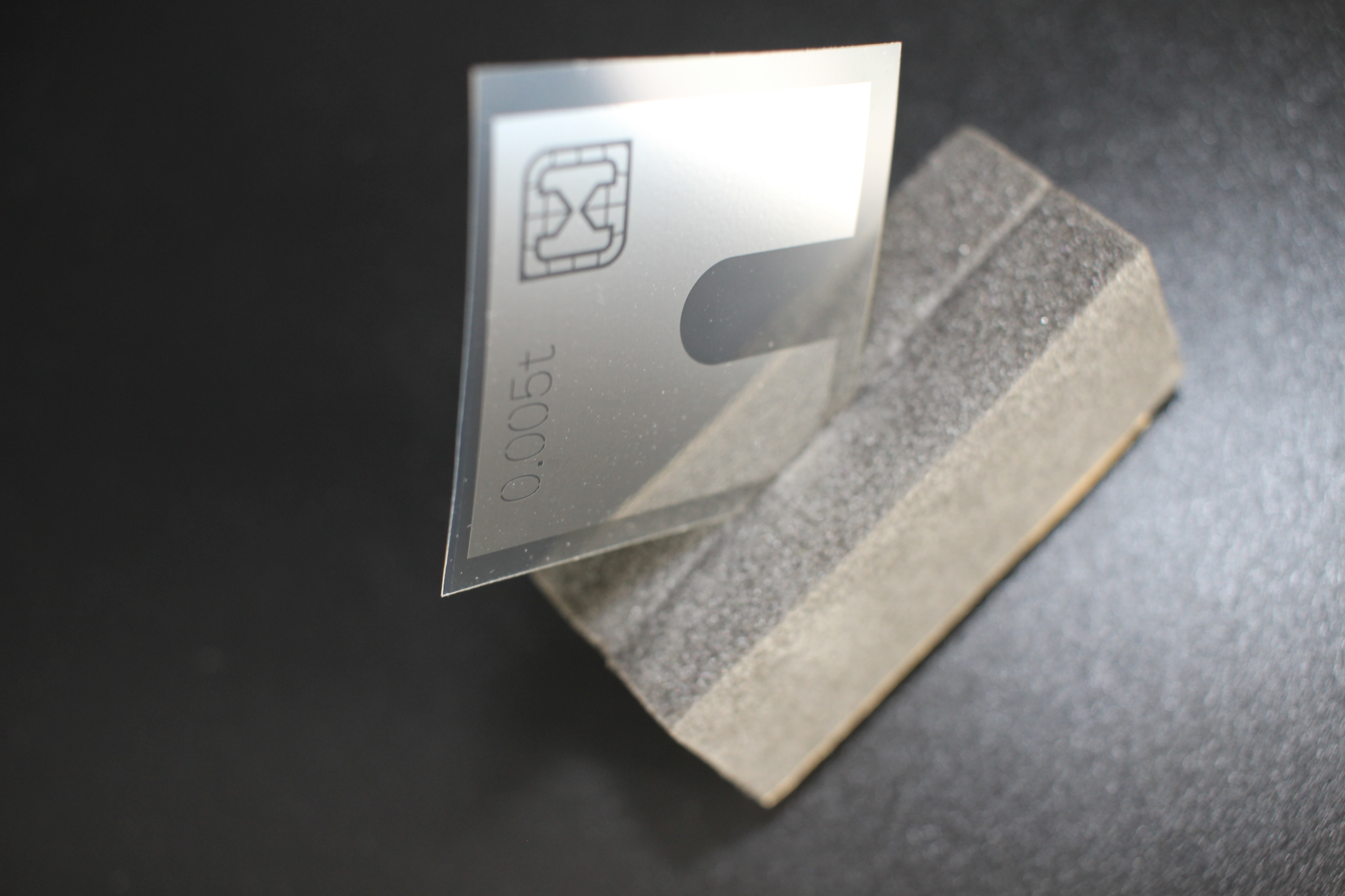

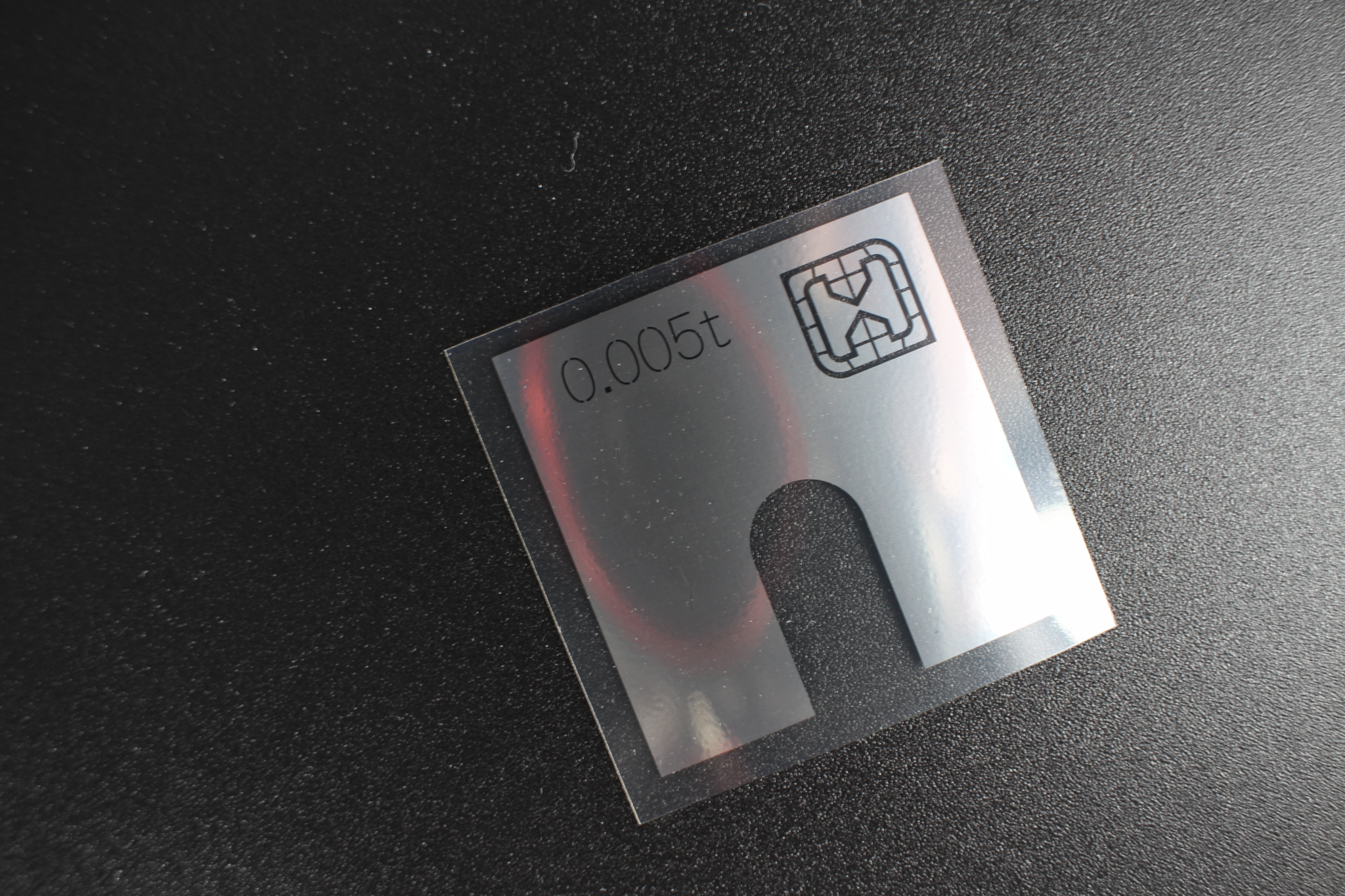

【掲載画像サンプルはSUS304-H、t0.005㎜、t0.01㎜となります。】

平井精密工業のエッチング加工にてシム、スペーサー、ライナーのお手伝いをさせて頂いております。シムの用途と致しましては、機械や器具の間に挟む事により設備等の組み立てで発生する隙間(誤差)の微調整に使用されます。数μ単位での高さ調整が可能です。また隙間を埋めるだけでなく、隙間を作る事を目的として、ご使用をされる事も有ります。

業界としては、製造装置・民生機器・医療機器など幅広く展開をさせて頂いております。エッチングは、レーザー、ワイヤーやプレス加工等と違い、金属を薬液で腐食させる加工方法の為、t0.005㎜やt0.01㎜程度の薄い板厚でも加工時に材料へストレスを与えません。厚み方向のバリが発生しない事が大きなメリットとなります。

機械加工にて、t0.1㎜以下の材料を行うと、材料自体が変形してしまう為、シム、スペーサー、ライナーの製造には、エッチング加工での対応が最適です。市販されていない規格のシムや特殊形状、オリジナル形状のシムはエッチングの原版を作成し対応する事が可能となります。

平井精密工業のエッチング加工では、SUS(ステンレス)、Cu(銅)、AL(アルミ)、Fe(鉄)、Ni合金(コバール、42アロイ、アンバー)また珪素鋼板、Ag(銀)、Ti(チタン)、MO(モリブデン)、W(タングステン)、アモルファス、パーマロイ等の特殊材も対応可能です。また、数量1個からのご依頼も対応させて頂きますが、数百万個レベルまでの量産対応も可能なキャパを持っております。
