エッチング加工 微細な穴加工

エッチング加工 φ0.05㎜(φ50ミクロン)以下の貫通穴

平井精密工業は、金属のエッチング加工にて微細な穴を貫通させる事が可能です。 一般的に金属加工では、φ0.05㎜(φ50ミクロン)以下の穴を貫通させる事は容易では有りません。
こちらのページにてご紹介させて頂きますのは、平井精密工業が得意としているフォトエッチング加工にてφ0.05㎜(φ50ミクロン)以下の微細穴を仕上げたサンプルとなります。

【掲載サンプルについて】

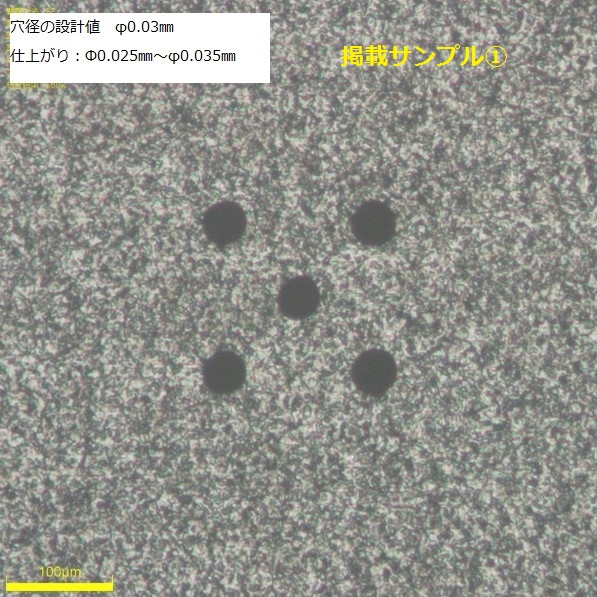

掲載サンプル①
■加工方法:エッチング加工
■材質:SUS304-HTA、板厚0.02㎜
■穴径:0.025㎜~0.035㎜(25ミクロン~35ミクロン)
■製品サイズ:φ30㎜
■サンプル穴数:5個

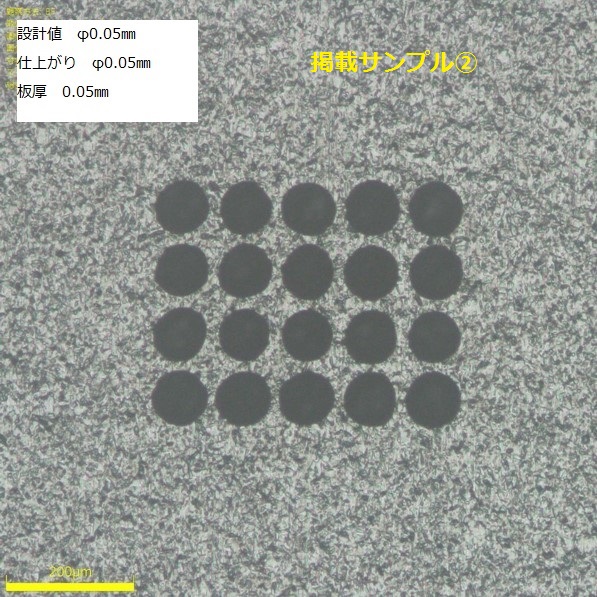

掲載サンプル②
■加工方法:エッチング加工
■材質:SUS304-HTA、板厚0.05㎜
■穴径:0.05㎜(50ミクロン)
■製品サイズ:φ30㎜
■サンプル穴数:20個

エッチング加工については下記をクリックして下さい。
↓↓

エッチング加工

【微細穴に対しての可能な材質について】
SUS材

平井精密工業では、さらにCu(銅)、AL(アルミ)、Fe(鉄)、Ni合金(コバール、42アロイ、アンバー)また珪素鋼板、Ag(銀)、Ti(チタン)、W(タングステン)、アモルファス、パーマロイ等の特殊材も対応可能ですが、SUS材以外の材質の微細穴加工については試作、テストトライにて確認が必要となります。

【微細穴に対しての可能な板厚について】
t=0.02㎜~0.05㎜

【微細穴に対しての可能な穴数、寸法公差について】
難易度の高い仕様となる為、穴数については要相談となります。

穴サイズ、寸法公差、ピッチについても要相談となります。
前向きにトライを実施致しますので、規格、仕様について別途打ち合わせ、ご相談をさせて下さい。

【使用用途】
光学用途(絞り)、フィルター、マスクなど

平井精密工業は、エッチング加工を得意とする加工メーカーです。ご希望の材質、板厚の調達、ご要望形状に合わせて加工の検討をさせて頂きます。また、エッチング加工のみではなく、エッチング+レーザー加工、エッチング+放電加工、切削加工や電鋳加工(エレクトロフォーミング)で微細穴加工の実績が有ります。
ご要望の際に図面が無くても問題ありません。マンガ絵、簡易図、頭の中にあるイメージからでもご要望に応じた形で作図対応も可能です。過去にご検討され、断念された案件でもご相談を頂ければ、協議、テストトライを検討させて頂きますので、何なりとご相談下さい。
