箱型エッチングメッシュカゴ

エッチングメッシュ+レーザー溶接

【搭載サンプル】

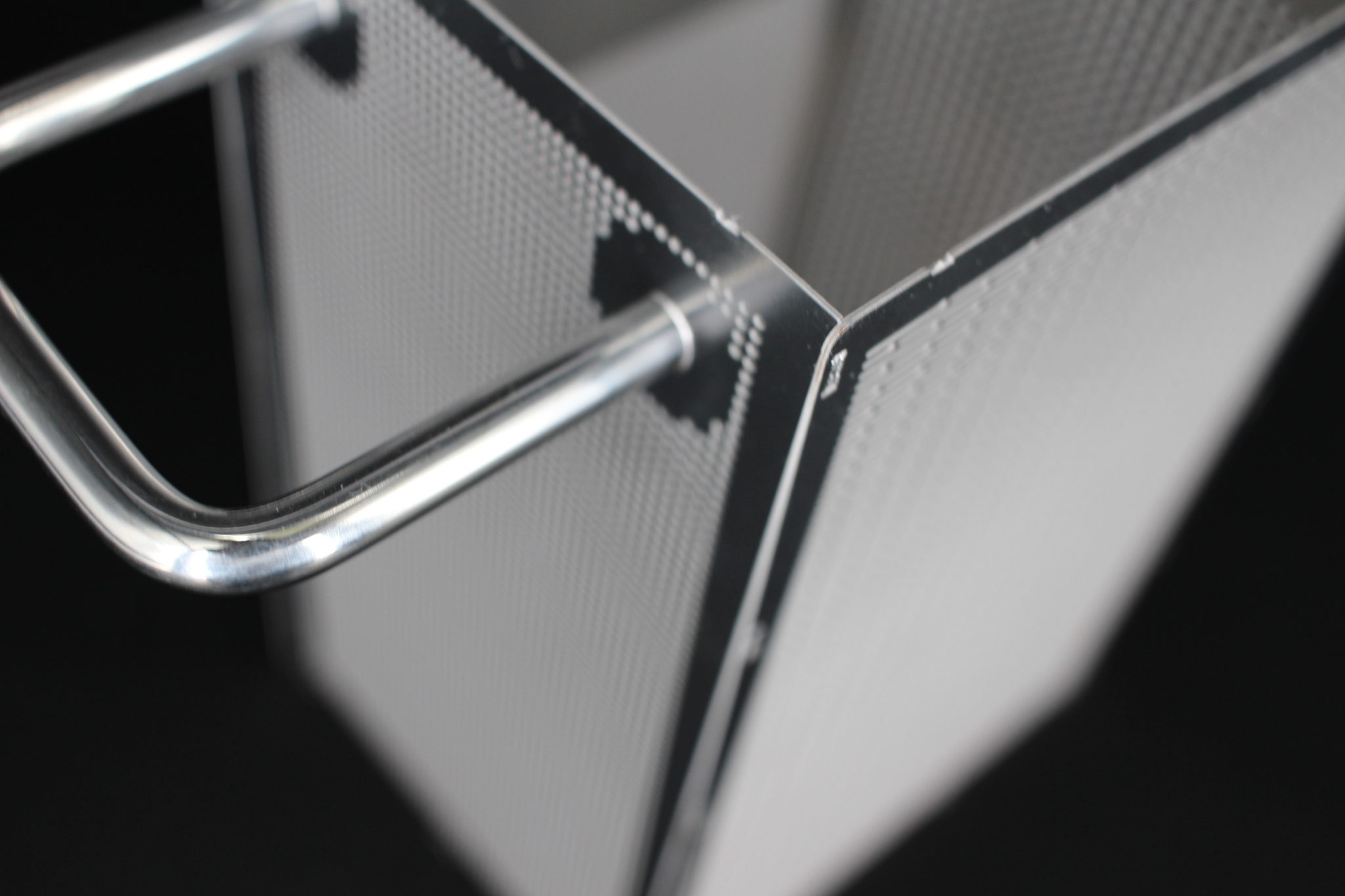

SUS430、t0.5を5枚エッチングで加工を行い、YAGレーザーにて溶接。取っ手は機械加工で作成を行い、こちらもYAGレーザーにて溶接を行っております。

 金網やパンチングメタルの置き換えとしてご提案をさせて頂けます。

 【エッチングメッシュと金網メッシュの比較】

■エッチングメッシュは、編み込みの金網メッシュと違い、開口部が目開きしたり、ほつれたりする事は有りません。

■食品向けや医療向けの装置の中で、金網メッシュが使用される事は多く有りますが、目開きやほつれから断線する事が有ります。装置内に断線した金網が流れると大きなトラブルになってしまいますが、エッチングメッシュでは断線する事は有りません。

■金網と比較して強度、耐久性に優れております。

■金網メッシュは編み込みになっている事から、異物が挟まりやすく詰まった状態になってしまう事が有ります。しかし、エッチングメッシュでは異物の詰まりの発生はほとんど有りません。

■金網メッシュやパンチングメタルでは、穴径の規格が決まっておりますが、エッチングメッシュでは容易にご希望の穴径にて加工を行う事が出来ます。

■メッシュ形状に外にも、オリジナルの形状をエッチング加工では容易に作成する事が出来ます。

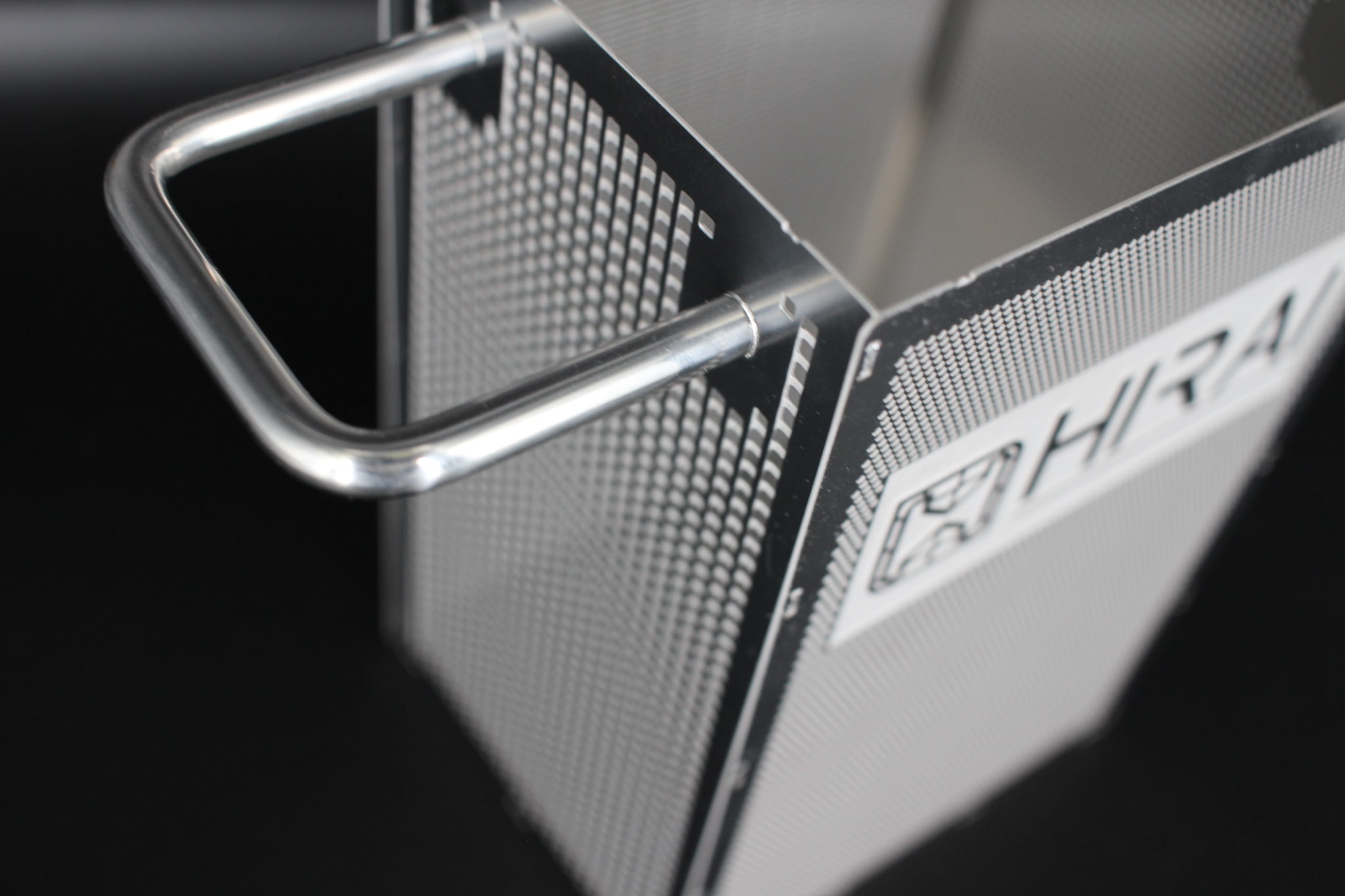

■エッチング加工にて、会社のロゴやQRコードを印字する事も出来ます。

■エッチング加工は材料の厚み方向にバリが発生しません。

■エッチング加工後に、電解研磨を行う事で滑らかな仕上がりにする事が出来ます。

■エッチング加工後に、梨地処理を行う事で、表面を粗す事が出来ます。

■編み込みの金網メッシュの場合、凹凸が有る事から、洗浄がにしくいという事がデメリットとして挙げられます。エッチングメッシュは平面での加工となる為、洗浄がしやすいというメリットが有ります。

■エッチング加工とYAG溶接を組み合わせる事で箱型のカゴを製造する事が出来ます。

■YAG溶接はTIG溶接と異なり、溶接後のヤケが少なく、仕上がりが非常に綺麗です。その為、食品向けの製造装置などクリーンなイメージを損なわずに加工する事が出来ます。

■YAG溶接でのヤケが発生した場合でも、平井精密工業ではこのヤケを除去する事が出来ます。

■お客様のご要望に合わせて対応を行っておりますが、フィルターに何を通すかによって仕様を変更させて頂く事も有ります。試作対応から実施させて頂き、ご要望の目的に沿っているか検証を行って頂きながら、ご案件を立ち上げるまでのお手伝いをさせて下さい。
