エッチングメッシュフルイ(ふるい)

エッチング+絞り、曲げ+溶接

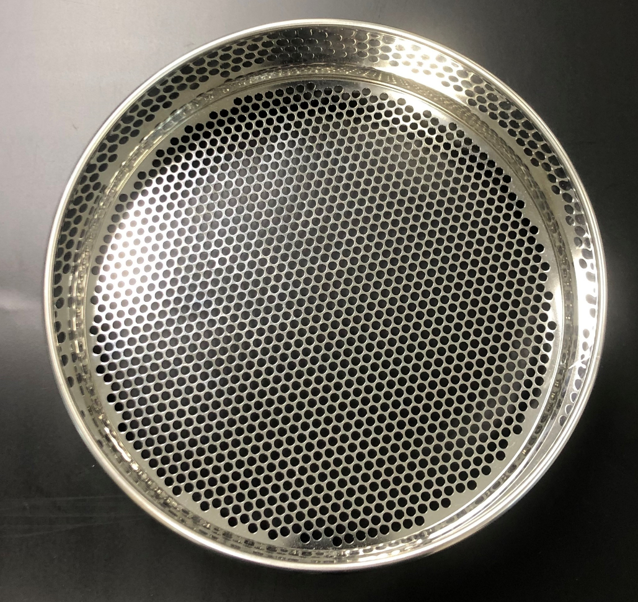

【搭載サンプル】 SUS304、t0.8をエッチングで加工、絞り加工を行い、ふるいへ固定。ふるいは、固定式と、脱着式のどちらの対応も可能です。固定式の場合は、食品向けのはんだを使用して隙間が無い状態を作る事を出来ます。

固定式のサイズは、φ200㎜、φ250㎜、φ300㎜のように50㎜単位でサイズの変更が可能です。

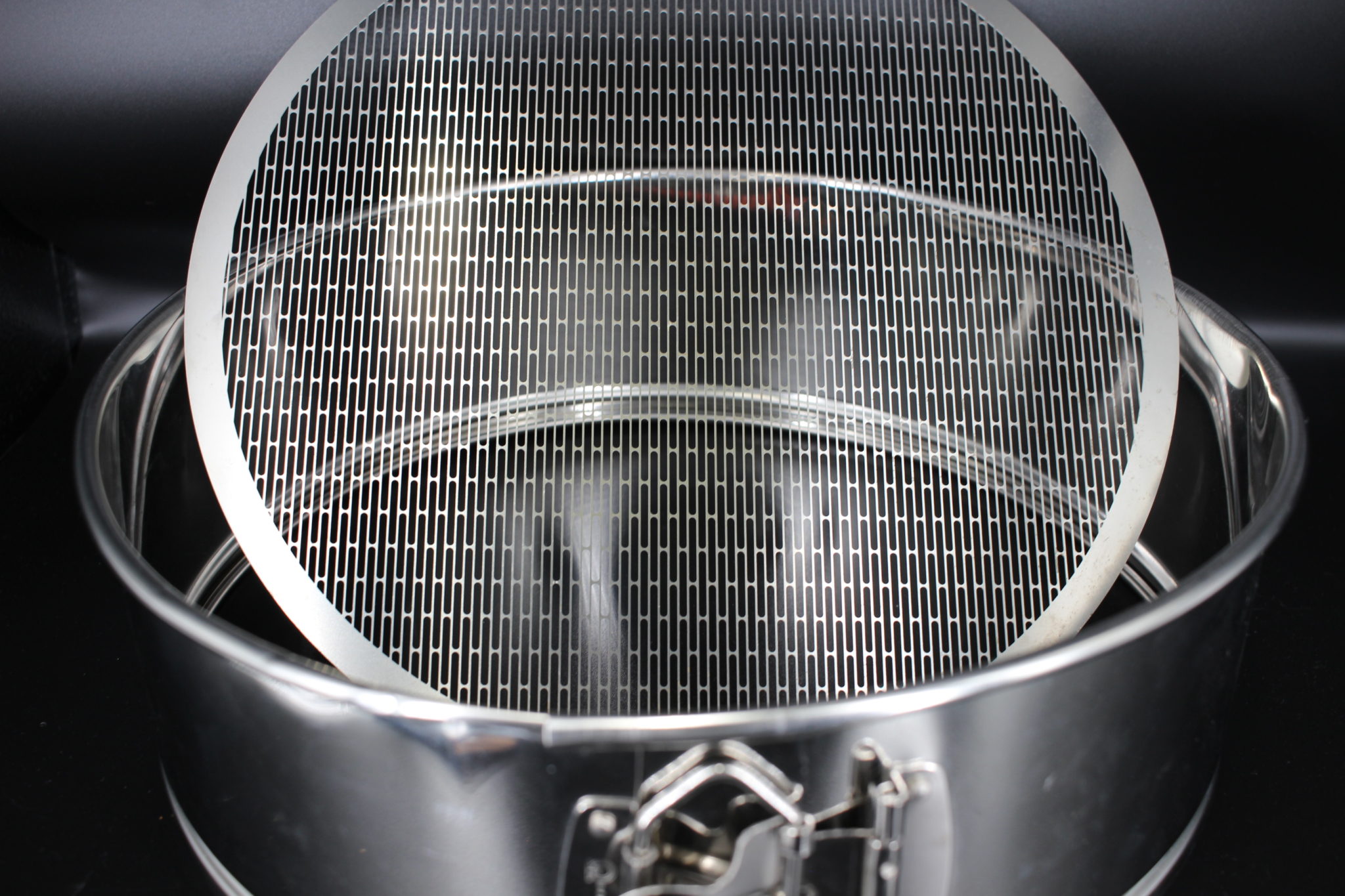

脱着式のサイズは、φ210㎜、φ240㎜、φ270㎜、φ310㎜、φ360㎜が対応可能となります。

 金網やパンチングメタルの置き換えとしてご提案をさせて頂けます。

 【エッチングメッシュと金網メッシュの比較】

●エッチングメッシュは、金網と比較して強度、耐久性に優れております。

●エッチングメッシュは、編み込みの金網メッシュと違い、開口部が目開きしたり、ほつれたりする事は有りません。

●食品向けや医療向けの装置の中で、金網メッシュが使用される事は多く有りますが、目開きやほつれから断線する事が有ります。装置内に断線した金網が流れると大きなトラブルになってしまいますが、エッチングメッシュでは、断線する事は有りません。

●金網メッシュは編み込みになっている事から、異物が挟まりやすく詰まった状態になってしまう事が有ります。しかし、エッチングメッシュでは異物の詰まりの発生は、ほとんど有りません。

●金網メッシュやパンチングメタルでは、穴径の規格が決まっておりますが、エッチングメッシュでは容易にご希望の穴径にて加工を行う事が可能です。

●メッシュ形状に外にも、オリジナルの形状をエッチング加工では容易に作成する事が可能です。

●エッチング加工は材料の厚み方向にバリが発生しません。

●エッチング加工後に、電解研磨を行う事で滑らかな仕上がりにする事が可能です。

●エッチング加工後に、梨地処理を行う事で、表面を粗す事が可能です。

●エッチング加工にて、会社のロゴやQRコードを印字する事も可能です。

●編み込みの金網メッシュの場合、凹凸が有る事から、洗浄がにしくいという事が、デメリットとして挙げられます。エッチングメッシュは、平面での加工となる為、洗浄がしやすいというメリットが有ります。

●お客様のご要望に合わせて対応を行っておりますが、フィルターに何を通すかによって仕様を変更させて頂く事も有ります。試作対応から実施させて頂き、ご要望の目的に沿っているか検証を行って頂きながら、ご案件を立ち上げるまでのお手伝いをさせて下さい。

【平井精密工業のエッチング加工について】

平井精密工業のエッチング加工は、このような加工方法です。
